Die Rotorblätter der ersten Hubschrauber waren starr mit der Rotorwelle verbunden. Dies hat zu einer unkontrollierbaren Rollbewegung im Vorwärtsflug geführt, da das vorlaufende Rotorblatt durch die grössere Anströmgeschwindigkeit mehr Auftrieb liefert als das Rücklaufende. Das führte aber immer wieder zu Problemen bis hin zum Absturz. Der erste der die Schlag- und Schwenkgelenke eingeführt hat, war Juan de la Cierva bei seinen Autogiros.

Die heutigen modernen Rotorsysteme kann man in folgende Kategorien einteilen:
- gelenkige Rotoren
- gelenklose Rotoren
- lagerlose Rotoren

Die gelenkigen Rotorsysteme verfügen über mechanische Schlag- und Schwenkgelenke, sowie ein Lager für die Verstellung des Einstellwinkels des Rotorblattes (Abb. 1). Diese Gelenke sind sehr wartungsintensiv und dadurch teuer im Unterhalt.

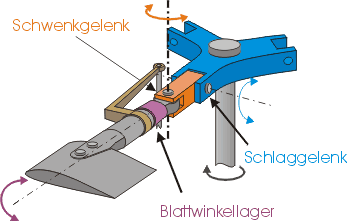

rotorlager01

Abb. 1



Beim gelenklosen Rotorsystem werden die mechanischen Schlag- und Schwenkgelenke durch entsprechend flexible Materialien an der Blattwurzel ersetzt, welche die Schlag- und Schwenkbewegung erlauben (Abb. 2). Dies wurde erst möglich mit der Einführung von Kunststoffen. Der BO-105 war der erste Hubschrauber mit einem solchen Rotorsystem.

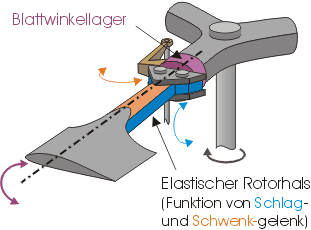

rotorlager02

Abb. 2



Der lagerlose Rotor hat keine mechanischen Schlag- und Schwenkgelenke und auch das Lager für die Verstellung des Einstellwinkels wird durch ein Elastomerlager ersetzt. Da keine herkömmlichen mechanischen Lager verwendet werden, kann der Unterhalt wesentlich reduziert werden. An der Rotorblattwurzel wirken sehr grosse Kräfte, aus diesem Grund ist der lagerlose Rotor mit Elastomerlager nur für kleinere Hubschrauber geeignet. Dieses System wurde durch Aerospatial mit dem Spheriflex Rotor verwirklicht.

In die Gruppe der gelenkigen Rotorsysteme kann auch das halbstarre System eingeteilt werden (Abb. 3). Dieses Verfahren wird nur bei Hubschraubern mit zwei Rotorblättern angewendet. Die beiden Rotorblätter sind über eine Art Wippe mit dem Rotormast verbunden, was die Schlagbewegung erlaubt. Schwenkgelenke werden bei diesem System nicht benötigt.

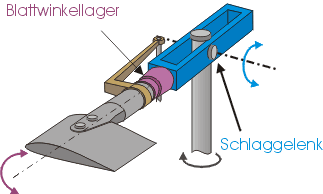

rotorlager03

Abb. 3



Wieso ein Rotorsystem Schlag- und Schwenkgelenke benötigt ist im Kapitel Aerodynamik beschrieben.
